La machine de transfert de Yamaha SMT a adapté la vitesse automatique 54000cph de YS24X

YAMAHA la meilleure machine de placement de SMT - le satz de capacité de produits de YS24XⅡ a automatiquement commuté le plateau :

Machine de YAMAHA SMT - aperçu de produits de YS24X :
Capacité de SMT de machine générale de placement de 54000 CPH (0,067 SEC/CHIP) la meilleure
SatzⅡ a automatiquement commuté le dispositif correspondant d'offre de plateau
L700 X W460mm correspondant aux substrats très grands
Correspondance au système de double voie de yamaha
0402-45 * 100 millimètres les composants correspondants
Taille correspondante de H15mm

Machine de YAMAHA SMT - avantage de produit de YS24X :
Petite machine modulaire générale de YS24X SMT à une grande vitesse
Le courrier supérieur de la machine générale de placement dans la capacité installée de 54000 CPH (0,067 seconds/CHIP)
Nombre maximum du plat de bande d'installation de conducteur (8 millimètres) 96 (avec le sATSII pour 62)
SATSII automatique de plateau du dispositif d'offre de palette de rechange de soutien (30) JEDEC
Pour soutenir l'élément, altitude 0402 | 45 * 100 millimètres, H15mm

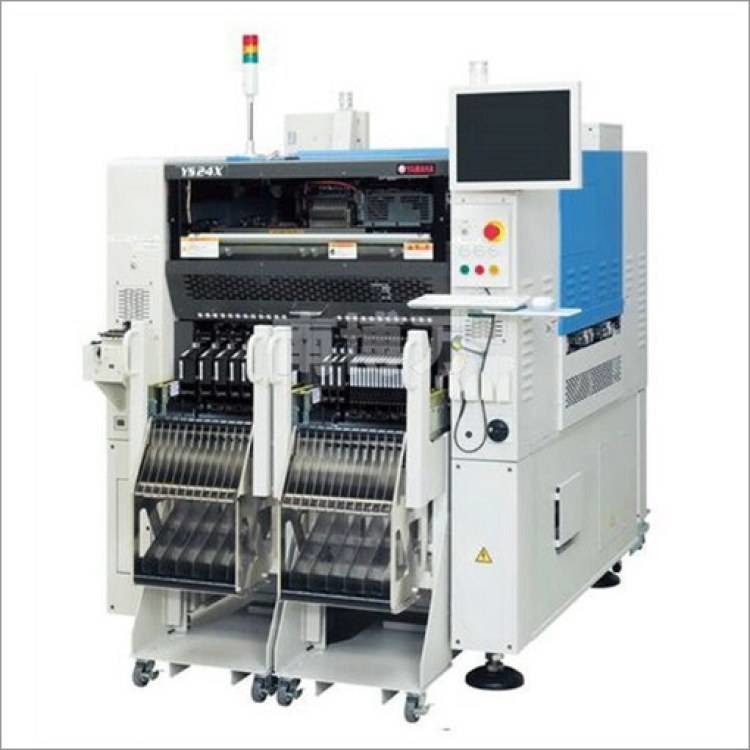

Machine de placement de YAMAHA YS24X
Capacité de SMT de machine générale de placement de 54000 CPH (0,067 SEC/CHIP) la meilleure
SatzⅡ a automatiquement commuté le dispositif correspondant d'offre de plateau
L700 X W460mm correspondant aux substrats très grands
Correspondance au système de double voie de yamaha
0402-45 * 100 millimètres les composants correspondants
Taille correspondante de H15mm

modèle :

Ys24 kkt-000 modèle

Substrat d'objet

Montage de la capacité

54.000cph (puce 0.067s)

(conditions optimas)

Montage de l'exactitude

Exactitude absolue (+ 3) 0.05mm/chip, 0.05mmfp

La société emploie les composants standard pour l'évaluation)

Répétabilité (30.03mm/chip, 003mm/QFP)

Type composant

108 genres de bobines (le maximum a converti en 8mm des bobines) et 30 genres de palettes (maximum converti en JEDEC : palettes)

Composant d'objet

0402~45 le × 100mm, taille moins de 15mm, correspondant au ※ 32mm d'élément d'électrode de boule ou plus, assemblée spéciale d'aspiration sera installé

Caractéristiques de puissance

Ac200208 triphasé/220240380/400416v10%

Source d'approvisionnement en gaz

Au-dessus de 0.45MPa, état sec antique

Dimension hors-tout

L1254xW1. six cents et quatre-vingt-sept × H1,5mm (principal organisme)

Excepté des saillies

L1254W2020 × H1545mm en assemblant des sats

Principal organisme Chongli

Au sujet du principal organisme 1700kg

Au sujet de 1890g : pendant l'assemblée
