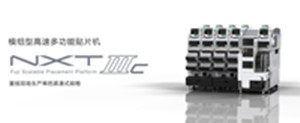

Machine NXT - machine multifonctionnelle de placement de Fuji de SMT de machine ultra-rapide de Fuji SMT de module de M6IIIc :
NXT - caractéristiques du produit multifonctionnelles de machine de placement de machine ultra-rapide de Fuji SMT de module de M6IIIc :
1, mettent en application la productivité la plus élevée de l'industrie par unité de superficie
NXT IIIc a réalisé 1 module occupe une aire de seulement 0,46 m2 extrêmement de compact.
Tous ont pris leur réplique du concept de NXT III, augmenté environ 34% du secteur de la productivité, le secteur de l'industrie que la productivité la plus élevée est réalisée. (CPH 81300/m2)
* en août 2015, l'enquête de société.
2, ne peuvent pas arrêter la machine ont ajouté des composants.
NXT II et NXT IIIc, conducteur dans la production peuvent être chargeants et déchargeants, et ne peuvent pas arrêter les composants de machine.
Pour des composants de matière première, peut également être ajouté dans la production des composants.
Préparé et peut correspondre à piquer matériel est riche dans un grand choix des outils.
|
Taille de carte d'objet (LxW) :
48 millimètres x 48 millimètre | 534 millimètres X 290 millimètres (double manipulant des caractéristiques de voie)
48 millimètres X 48 millimètres | 534 millimètres X 380 millimètres (caractéristiques de manipulation simples de voie)
* double maximum de manipulation de voie 170 millimètre (w), dans un rail simple de grue manipulant plus de 170 millimètres.
|
Composants avec le compte : Espèces MAX45 (conversion de bande de 8 millimètres)
Temps de chargement de carte :
Double orbite de manipulation : Sec d'O quand fonctionnement continu, orbite simple de poignée : 3,4 sec (M6 IIIc manipulant) entre chaque module,
Largeur de module : 645 millimètres
Taille de machine : L : 1295 millimètres X 2 (M3 X 4, III M6 III)/645 millimètres (M3 X 2, III M6 III) W : mmH 1900,2 : 1476 millimètres
|
|
Exactitude de précision de position de SMT/coating (référence de point d'attache de référence) : * la précision de SMT est à la société dans l'état des résultats de détermination.
H24G : +/- 0,025 millimètre (standard) de mode/+/- 0,038 millimètres (mode prioritaire de production) (sigma 3) de ≧ 1,00 de CPK
V12 / H12HS : +/- 0,038 millimètres (sigma 3) de ≧ 1,00 de CPK
H08M H04S/H04SF : +/- 0,040 millimètres (sigma 3) de ≧ 1,00 de CPK
H08 / H04/DE : +/- 0,050 millimètres (sigma 3) de ≧ 1,00 de CPK
H02 h01-2/G04 : +/- 0,030 millimètres (sigma 3) de ≧ 1,00 de CPK
H02F/G04F : +/- 0,025 millimètres (sigma 3) de ≧ 1,00 de CPK
GL : +/- 0,100 millimètres (sigma 3) de ≧ 1,00 de CPK
|
Capacité : * les valeurs de capacité sont à la société dans l'état des résultats de détermination.
H24G : 37500 () de mode prioritaire de production/35000 (mode standard) CPH
V12 : 26000 CPH
H12HS : 24500 CPH
H08M : 13000 CPH
H08 : 11500 CPH
H04 : 6500 CPH
H04S : 9500 CPH
H04SF : 10500 CPH
H02 : 5500 CPH
H02F : 6700 CPH
H01-2 : 4200 CPH
G04 : 7500 CPH
G04F : 7500 CPH
DE : 3000 CPH
GL : 16363 DOCTORATS (0,22 SEC/dot)
|
|
En tant que composants maritimes :
H24G : 0201-5 millimètres X 5 millimètres de taille : 2,0 millimètres
V12 / H12HS : 0402 | 7,5 millimètres X 7,5 millimètres de taille : 3,0 millimètres
H08M : 0603-45 millimètres X 45 millimètres de taille : 13,0 millimètres
H08 : 0402 | 12 millimètres de taille de X12 millimètre : 6,5 millimètres
H04 : 1608 | 38 millimètres X 38 millimètres de taille : 9,5 millimètres
H04S/H04SF : 1608 | 38 millimètres X 38 millimètres de taille : 6,5 millimètres
H02 / H02F/h01-2/0 f : 1608 | 74 millimètres X 74 millimètres (32 millimètres X 180 millimètres) de taille : 25,4 millimètres
G04 / G04F : 0402 | 15 millimètres par 15 millimètres de taille : 6,5 millimètres
|
Conducteur intelligent : correspondant 4 8 12 16 24 ・ 32 de ・ de ・ de ・ de ・ 44 56 72 largeurs de ・ de ・ de ・ de ・ de 88 ・ de bande de 104 millimètres
Tubes de conducteur : ≦ d'élément de 4 ≦ 15 millimètres de large (≦ de tube de ≦ 6 18 millimètres de large), 32 élément de large de ≦ du ≦ 15 de millimètre (≦ de tube d'alimentation de 18 ≦ 36 millimètres de large)
Unité de plateau : la taille correspondante de plat de matériaux unité de 135,9 x 322,6 millimètres (caractéristiques de JEDEC) (plat de matériaux - M), 276 x 330 millimètres (unité de plateau - LT), 143 x 330 millimètres (unité de plateau - LTC)
|
|
|
|
