Dimensions de l'appareil: | 1.9x2.3m | Montage des caractéristiques principales: | SpeedStar |
---|---|---|---|
Montage de la force: | 1.3-4.5 Newton | type de bande de conveyeur: | piste unique |
Délai de livraison: | 5-8 jours | d'autres services: | réparation disponible |
termes de expédition: | air ou mer | ||
Surligner: | Machine de Siemens SMT de haute précision,Machine de Siplace X4iS Siemens SMT,Machine simple de support de carte PCB de rail |

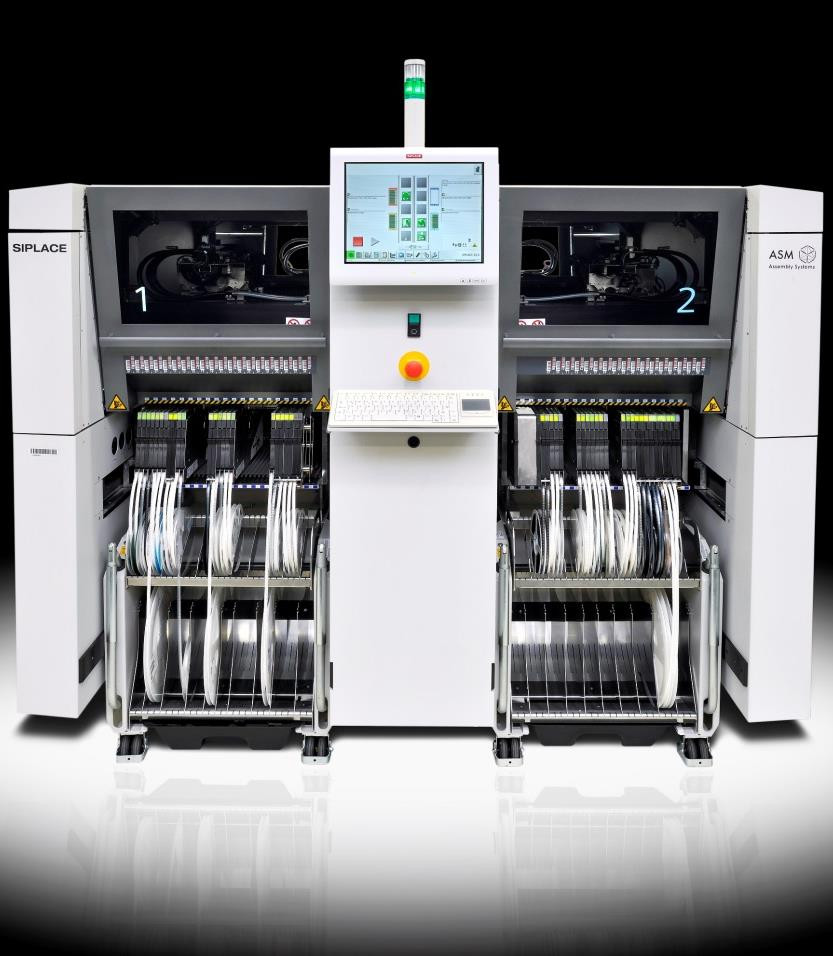

Dessus de machine de placement de haute précision du siplace X4iS de la machine X4i S de placement de Siemens de la ligne chaîne de production de SMT
Avantage de SMT :
La technologie extérieure de bâti, le SMT et ses dispositifs extérieurs associés de bâti, SMDS accélèrent considérablement l'ensemble de carte PCB comme composants montent simplement sur le conseil.
Regardez à l'intérieur de n'importe quel morceau de matériel électronique de nos jours commercialement fait et il est rempli de dispositifs minutieux. Plutôt qu'en utilisant les composants traditionnels avec des avances de fil comme ceux qui peuvent être employés pour la construction et les kits à la maison, ces composants sont montés sur la surface des conseils et beaucoup sont minuscules dans la taille.
1. Bonne représentation mécanique dans des conditions de choc et de vibration. (Partiellement dû pour abaisser de masse, et partiellement en raison de moins de cantilevering.)
2. Résistance et inductance inférieures à la connexion ; par conséquent, moins effets non désirés de signal de rf et meilleure et plus prévisible représentation à haute fréquence.
3. Une meilleure interprétation d'EMC (émissions rayonnées inférieures) due au secteur plus petit de boucle de rayonnement (en raison du paquet plus petit) et à la peu d'inductance d'avance.
4. Moins trous doivent être forés. (Le perçage PCBs est long et cher.)
5. Coût initial et période raisonnables de l'établissement pour la production en série, utilisant les équipements automatisés.
Caractéristiques du produit de la machine SIPLACE X4i S de placement de Siemens :
SIPLACEX : chaîne de production supérieure de SMT
Beaucoup de fabricants de l'électronique disent : n'importe où la série de SIPLACEX de valeur nominale peut atteindre la vitesse et l'absolu maximum exigés
Précision (applicable aux téléphones portables, à la tablette, aux ordinateurs portables, au bâti de LED, etc.).
Fournissez aux clients la vitesse maximale, le plus bas DPM, la stabilité des 0201 (système métrique) pour manipuler la capacité, aucune ligne n'a installé la conversion et l'importation rapide de produit nouveau, et d'autres fonctions.
La fonction modulaire en porte-à-faux de série de SIPLACEX, peut fournir 2, 3 ou 4 en porte-à-faux.
Croire dur ? Nous attendons avec intérêt de recevoir votre lettre - l'équipement rivalisent avec d'autres fabricants.
Comprenez la série de SIPLACEX de la façon optimiser le processus de fabrication spéciale, comment récupérer rapidement leur investissement, et lui a l'autre avantage compétitif.
Paramètres de machine de la machine SIPLACE X4i S de placement de Siemens :
Nombre d'encorbellement : 4 La vitesse d'IPC : 125000 CPH Référence de SIPLACE : 150000 CPH La théorie de vitesse : 200000 CPH La taille de machine : 1,9 m x2.3 Caractéristiques principales de bâti : SpeedStar Gamme des composants : 0201 (système métrique) - 6 x6mm Exactitude de placement : + sigma m/3 de 36 MU Exactitude angulaire : plus ou moins 0, sigma 5 °/3 |
La plus grande taille composante : 4 millimètres Bâti : 1, 3, 4, 5 Newton Type de bande de conveyeur : monorail, flexible à deux pistes Modèle de bande de conveyeur : modèle asynchrone, synchrone, indépendant de SMT Format de carte PCB : x510mmmax x50mm 50-610 L'épaisseur de la carte PCB : 0, 3, 4, 5 millimètres (l'autre taille peut être adaptée aux besoins du client selon des conditions) Poids de carte PCB : les plus grands 3 kilogrammes |
Composants et alimentation Plat de plateau, tube d'alimentation de vibration, conducteur de vibration, module fait sur commande de conducteur d'OEM |
Niveau de l'éclairage : niveau lumineux 6 degrés Nos contrats divers d'entretien pour faciliter le travail. |
